振镜是一种优良的矢量扫描器件。它是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产生力矩 ,使其转子摆动。但与旋转电机不同 ,其转子上通过控制电流方向 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一样 ,故振镜又叫电流计扫描振镜(galvanomet ric scanner) 。扫描振镜其专业名词叫做高速扫描振镜Galvo scanning system。

        所谓振镜，又可以称之为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计算机控制的-5V-5V 或-10V-+10V 的直流信号取代，以完成预定的动作。同转镜式扫描系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。

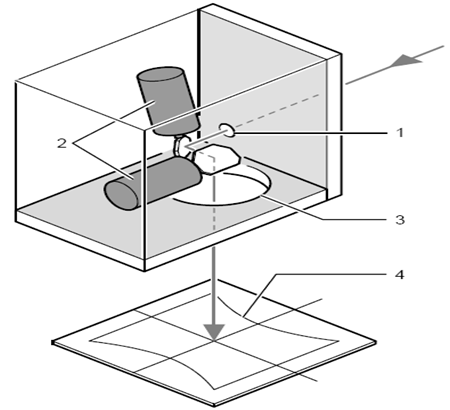

        振镜可实现激光束在X方向和Y方向的偏转。这将会生成一个二维平面区域，激光束可聚焦到此二维平面的任何位置。这个二维平面区域就是标刻范围。激光束偏转是靠两个镜片实现的，每一个镜片分别由一个振镜电机直接驱动。扫描头有一个进光孔和出光孔，激光束由进光孔进入扫描头，在扫描头内偏转后，由出光孔发射出去。
