众所周知，限于激光打标机聚焦镜（各种聚焦镜的优缺点比较各种聚焦镜的优缺点比较）和功率的问题，激光打标机最大且有效打标分为在300X300左右，但是这种尺寸满足不了特定需要，我们在激光应用的过程中，偶尔会碰到有客户咨询大幅面激光打标的需求，大幅面激光打标机主要针对有大面积打标需求的客户,大面积激光打标机需要定制,因为面积大小不一样,工件材料所采用的激光器不一样，根据工艺需求功率强度也不一样，目前市场常见的大幅面激光打标机，主要有四种：大幅面镜头式激光打标机，XY电动平台拼接式激光打标机，动态大幅面激光打标机，大幅面无拼接平台式激光打标机，每种都有各自的缺点，所适用的场景也有所不同。

一、大幅面镜头式激光打标机（常用）

这种工作方式，就是通过更换镜头的方式来实现大幅面的激光打标，也是常用的一种大幅面。我们都知道常规的镜头工作范围一般为100*100mm，再往上是160*160mm，再往上是200*200mm，市面上更大的镜头一般主流可以做到400*400mm，600*600mm的镜头就非常少见了，但是，如果需要，也是可以定制的。采用这种工作方式需要注意的几点如下：

先测试激光器的功率是否可以满足你的要求，因为范围一旦加大的话，激光器的功率到加工面的能量就变小了，需要先满足深度要求才可以； 镜头加大，焦距就变大了，必须加大升降立柱的行程，这一点必须满足；简单有效，成本低，基本上只需更换镜头即可；

但是，这种打标的缺点也是非常明显的，如下：

幅面变大的话，能量变弱，打标线条变粗；因镜头的弥散角度加大，边缘会有轻微变形，镜头越大，边缘变形也越大。就算市面上再牛逼的进口镜头，号称同心镜头，一旦范围大，都是同样的问题点。二、XY电动平台拼接式激光打标机

这种方式就是先打完一个范围之后，移动一下平台，再打下一部分；然后再移动，再打下一部分，多次移动，多次打标，后拼接成一个很大的幅面。

理论上这种方式可以做到无限大，只要你有这方面的要求；

线条比较精细，因为这样用的场镜的幅面是比较小的，那么打标的线条就精细，不会像大幅面场镜打标那么粗；但是，这种工作方式大的缺点就是：

由于移动平台的精度误差，有拼接不上的现象或者肉眼可观察到的拼缝！要想拼接的好，必须用高精度平台，这个成本也是很高的。由于采用拼图的方式，必须采用多文档打标的方式，需要将图处理好，处理不好的话，一样是拼接不上的，这个也是技术活。有些控制卡，不支持拼图，需要首先确认控制卡是否支持。图形处理的多的话，有些控制卡就很容易卡死，JCZ就如此，特别是市面上较多的盗版卡，Hans、Samlight、庆钰UMC4等就好很多。三、动态大幅面激光打标机

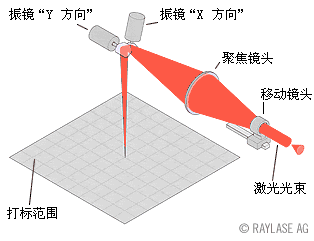

动态大幅面激光打标，是利用移动前聚焦镜前面的镜片来实现在幅面范围之内，每一点的聚焦光斑都是一样粗细，从而在振镜摆动的范围之内，自动调节到某一个焦点，从而实现大幅面激光打标的要求，这种方式一般适用与CO2激光打标机，而光纤激光打标机较少采用这种方式，行业内一般我们称为加音圈电机的方式来实现。这种方式的大优点就是大幅面边缘不变形，从激光器出来的每一束光理论上都可以实现一样粗细，从而实现精细打标，打标速度快，另外，这种方式也是不需要镜头的，只需要加个?；ぞ灯纯?。但是，这种动态方式，是一整套系统，包括振镜+控制卡+软件等一套系统，价格相对普通振镜就要贵很多，光斑直径略大于XY平台拼接。

四、大幅面无拼接平台式激光打标机

这种方式目前是市面上少有的一种工作方式（伺服电机控制），整个大幅面是靠XY平台在打标的过程中边打边动来实现，完全可以做到无拼接缝隙，速度也比较快，对激光器需求的功率也不会加高，线条也比较精细?？雌鹄词且恢滞昝赖拇蠓娲虮甑姆绞搅伺?，高兴不？但是，这种控制卡可是比较贵的，XY平台的速度和精度也很高，适合对精度要求比较高的场景，普通要求的，还是用镜头或者拼接方式吧。
