激光切割机开机复工前需要做同轴度测试，以确保激光切割机可以正常运行，避免因失误导致开机异常。那激光切割机同轴度到底是哪两个轴呢？

什么是同轴度调试

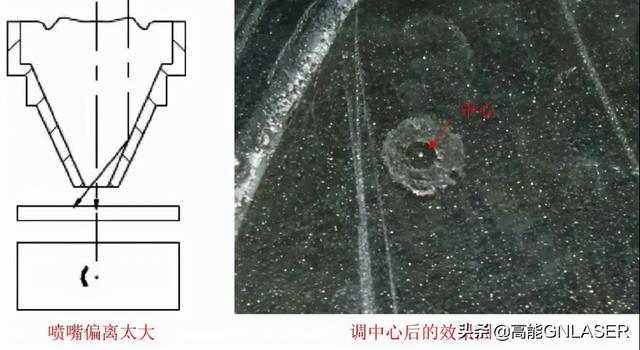

同轴度调试主要是指调整喷嘴出光孔与激光束的同轴度，要保障喷嘴中心与激光束中心在同一条直线上。从横截面看过去，就是同心圆。

同轴度的影响

喷嘴出光孔与激光束的同轴度是影响切割质量优劣的重要因素之一。如果喷嘴出光孔与激光束不同轴，将会对切割质量有以下几个方面的影响：

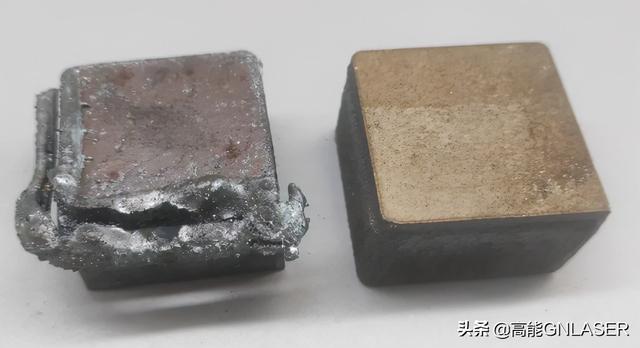

影响切割断面

当切割气体在喷出时，造成气量不均匀，使切割断面较容易出现一边有熔渍，另一边没有的现象。对切割3mm以下的薄板，它的影响较?。辉谇懈?mm以上的板材时，它的影响就比较严重，有时会无法切割。

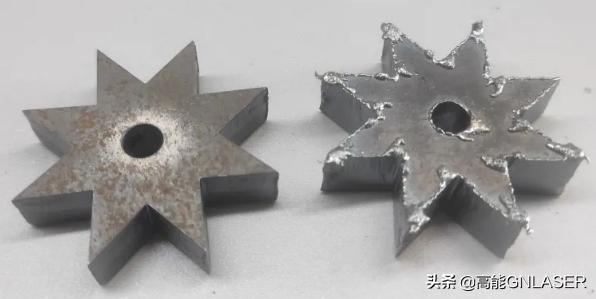

影响尖角质量

在切割有尖角或者角度较小的工件时，容易产生局部过熔现象；切割厚板时，可能无法切割。

影响穿孔

在穿孔时具有不稳定性，时间不易控制。对厚板的穿透会造成过熔的情况，且穿透条件不易掌握；对薄板的穿孔影响较小。

设备同轴度应该怎么检测调试呢？

同轴度检测方法

喷嘴：尺寸1.2mm

工具：透明胶带纸

方法：

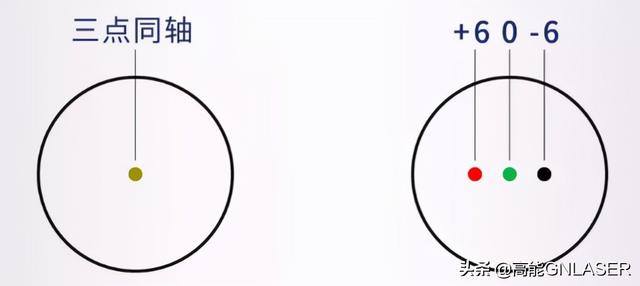

1、焦点0处调节同轴，使激光处于喷嘴中心；

2、焦点±6mm处打点出光；

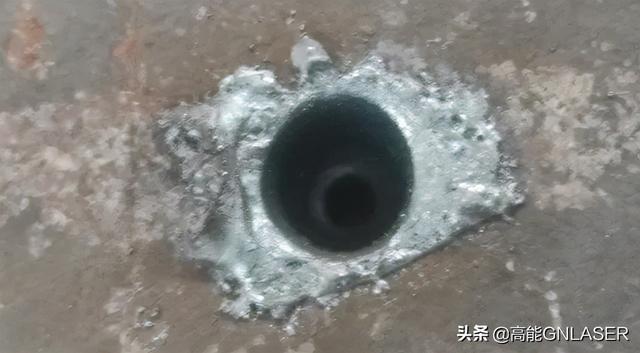

3、若焦点0与±6mm打光点都处于喷嘴中心，则正常。

如下图所示：

如果喷嘴出光孔与激光束不同轴，应该怎么调整？请看以下方法。

同轴度调整方法

1、在操作软件上激光头焦点回零，更改激光点射功率到10%；

2、更换为1.5mm口径的喷嘴/单双层都可以；

3、取一截透明胶带贴到喷嘴平面上；

4、点击激光点射按钮并立即松开；

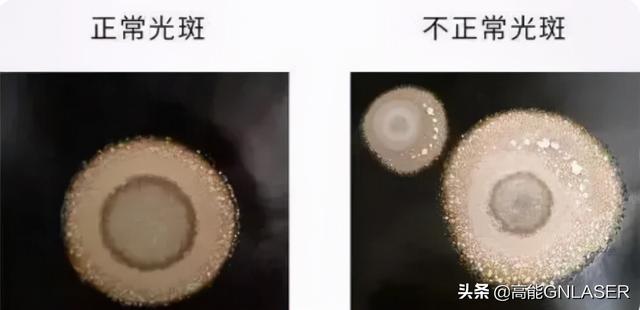

5、取下胶带并查看胶带印记（注意取下胶带的时候不要随意转动方向）。查看胶带印记，在印记上有一个孔径大小的圆圈，观察光点是否在喷嘴圆圈的正中心；

6、若光点不在喷嘴圆圈的正中心，那么需要通过内六角扳手旋转左右两颗螺丝来调整光斑所在位置。直到光点移动到圆圈中心（此过程需要反复测试调整）。

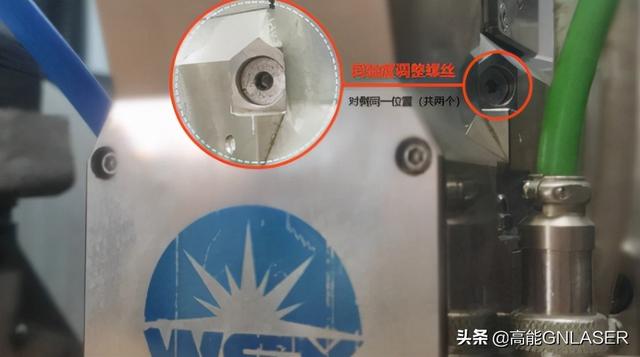

图为万顺鑫切割头螺丝位置示意图

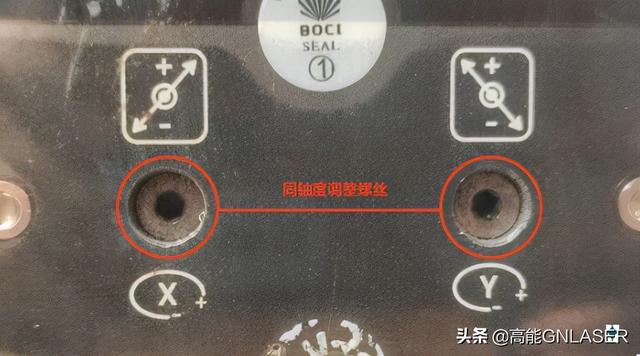

图为柏楚切割头螺丝位置示意图

螺丝位置因品牌不同略有差异，请以实际位置为准。

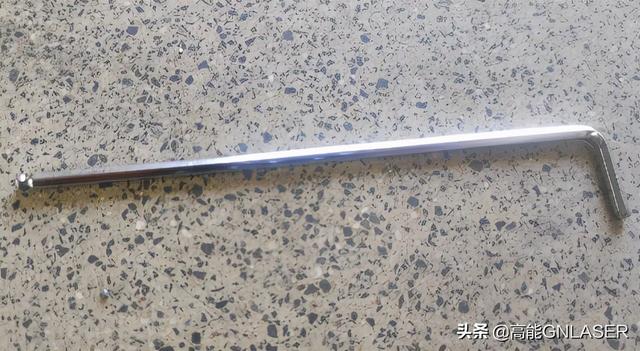

内六角扳手

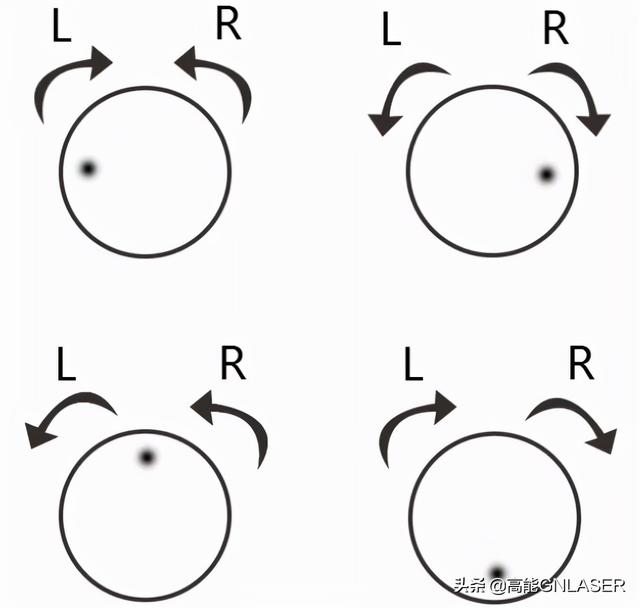

调整方式如下图所示：

喷嘴出光孔与激光束的同轴度是造成切割质量优劣的重要因素之一，尤其是切割的工件越厚时，它的影响就更大。因此，必须调整喷嘴出光孔与激光束的同轴度，才能获得更好的切割断面。
