它是激光工业中使用的扫描振镜。它的专业术语称为高速扫描振镜（英文：Galvo扫描系统）?！≌窬瞪璐虮晖分饕蒟Y扫描镜，物镜，振镜和计算机控制打标软件组成。

根据不同的激光波长选择相应的光学组件。相关选项包括激光扩束器，激光器等。工作原理是激光束入射到两个反射镜（扫描镜）上，并且反射镜的反射角由计算机控制。可以分别沿X和Y轴扫描这两个反射镜，以实现激光束的偏转，从而使一定功率密度的激光聚焦点根据所需的要求在标记材料上移动，从而留下一个 在材料表面上的永久性标记。
聚焦点可以是圆形或矩形。

在振镜扫描系统中，可以使用矢量图形和文本。此方法使用计算机中的图形软件来处理图形。具有映射效率高，图形精度好，不失真的特点。保证标记质量和速度的同时，振镜式标记也可以采用点矩阵标记法。此方法非常适合在线标记。根据不同速度的生产线，可以使用一个扫描振镜或两个扫描振镜。与数组标记相比，它可以标记更多的点矩阵信息，在标记汉字方面具有更大的优势。

振镜扫描打标由于其应用范围广，可以进行矢量打标和点阵打标，打标范围可调，响应速度快，打标速度快（每秒可以打数百个字符）， 打标质量高，光路密封性能好，对环境的适应性强等优点已成为主流产品，被认为是未来激光打标的发展方向，具有广阔的应用前景。

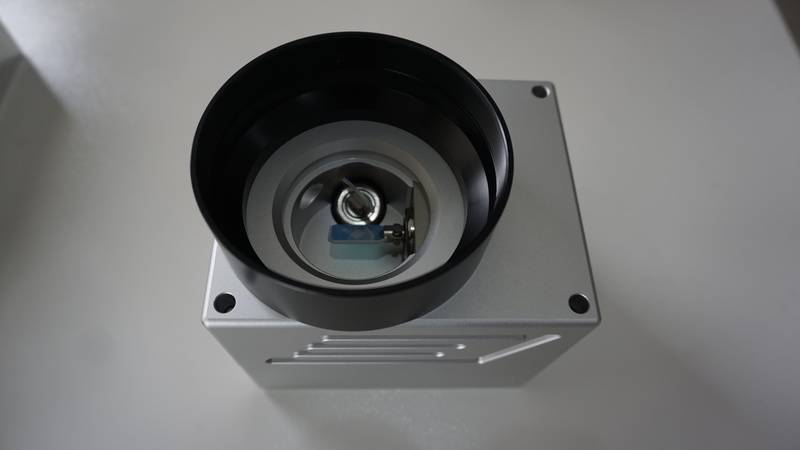

激光打标机振镜构成：机械手，镜头（马达）。

镜头的基本结构：振动透镜由定子，转子和检测传感器组成。检流计透镜使用永磁体作为磁芯，检测传感器模仿检流计作为电容传感器，数字检流计是光栅尺检测传感器

电容传感器是电动机摇摆时传感器电容的很小变化。电容的变化被转换成电信号，该电信号被反馈到控制器，然后执行闭环控制。光栅尺通过光栅尺测量实际的偏转视点，然后将其转换为电信号，并将其反馈给机械手进行闭环控制。动圈式是因为转子是线圈，并且线圈尺寸较大且惯性较大，不利于快速响应，因此根本不使用。动磁式紧密地安装在旋转轴上，体积小且惯性小，因此快速响应功能出色。
