方法一：使用迅捷CAD编辑器

1.打开软件：

在电脑桌面上双击打开迅捷CAD编辑器软件，进入操作界面。

2.激活批处理功能：

选择软件左上方的“文件”——“批处理”功能，并点击激活。

3.添加DWG文件：

在弹出的“批处理”窗口中，点击“添加文件”按钮，添加需要转换的DWG文件，然后点击“打开”。

4.设置输出格式：

在弹窗的“输出格式”下拉框中，选择“PLT”格式。

5.预览图纸（可?。?/p>

勾选输出格式下方的“启用预览”选项，可以在下方预览框中预览图纸效果。

6.自定义设置（如需要按名称排列）：

点击“自定义”功能按钮，在弹出的PDF输出选项弹窗中，可以尝试设置“输出布局”为“以名称排列”（但请注意，此步骤可能因软件版本或功能差异而有所不同，某些版本的迅捷CAD编辑器可能不支持此设置）。如果软件不支持此功能，可以跳过此步骤。

7.选择输出目录：

在“输出目录”下点击“浏览”，选择文件保存位置。

8.开始转换：

点击“开始”按钮，即可开始转换过程。转换完成后，可以在指定的输出目录中找到转换后的PLT文件。

方法二：使用AutoCAD或其他CAD软件

1.打开DWG文件：

在AutoCAD或其他CAD软件中打开需要转换的DWG文件。

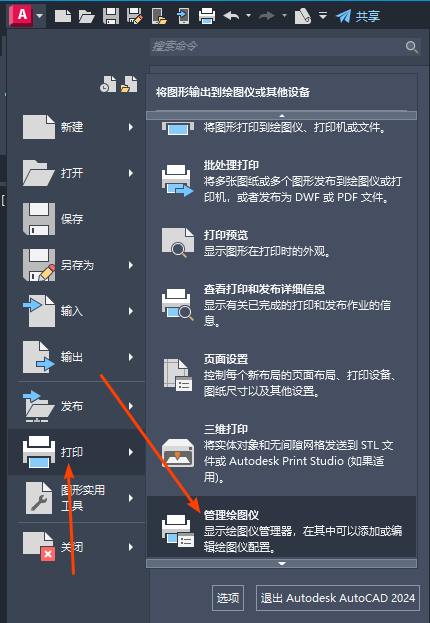

2.设置绘图仪：

打开“打印”对话框（通常使用快捷键Ctrl+P）。

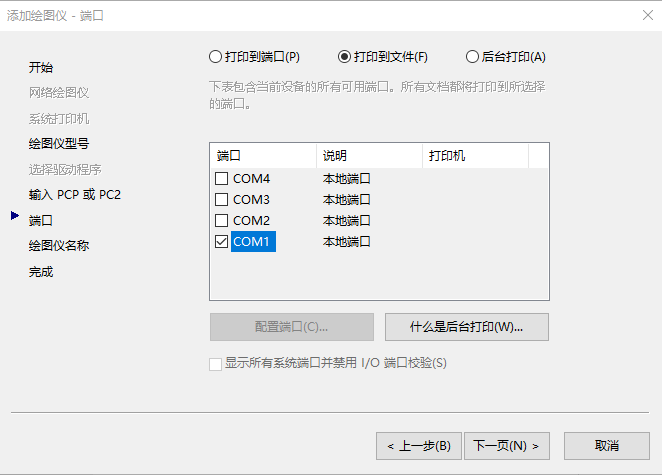

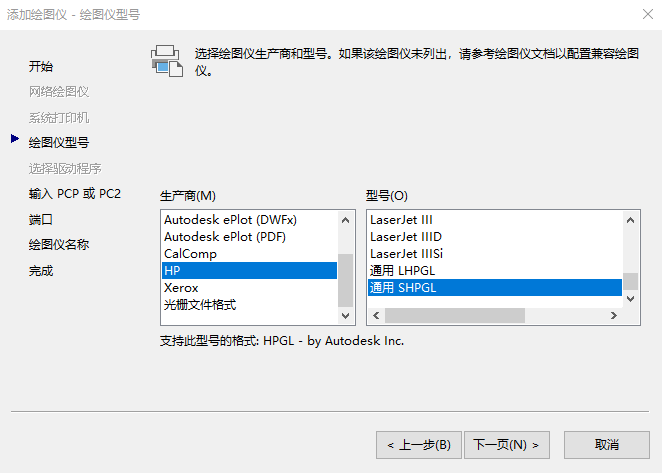

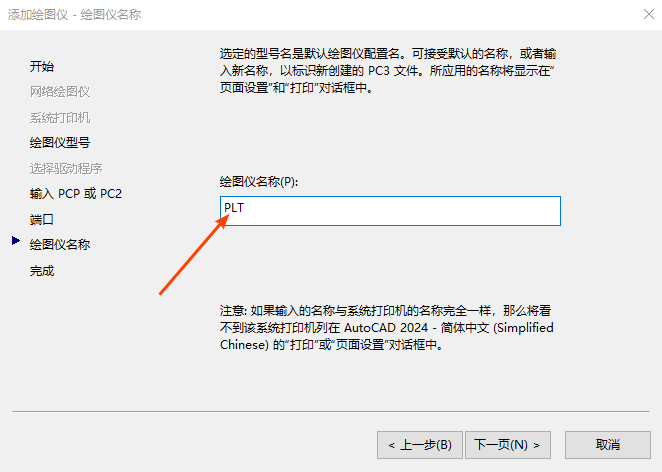

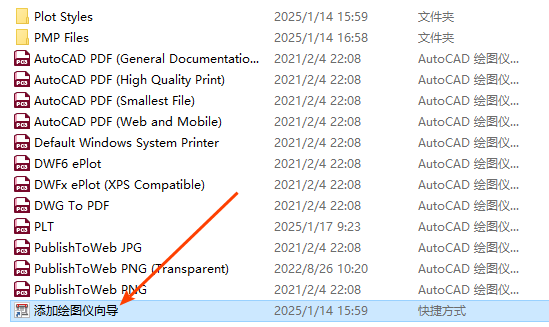

在“打印设备”选项卡中，选择一个支持PLT格式的绘图仪（如HP DesignJet系列绘图仪）。如果绘图仪列表中没有合适的选项，可以点击“添加绘图仪”按钮进行添加。

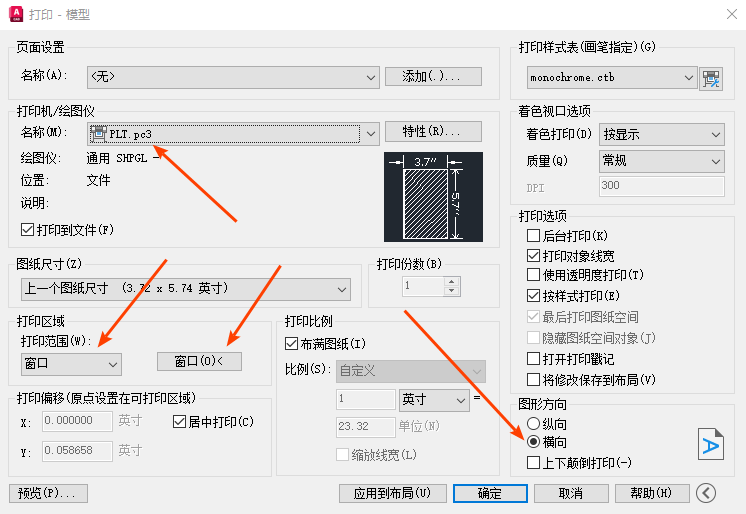

3.设置打印参数：

在“打印设置”选项卡中，设置纸张大小、打印范围等参数。

确保在“打印样式表”中选择合适的样式表，以保证打印效果。

4.打印为PLT文件：

在“打印”对话框中，选择“打印到文件”选项。

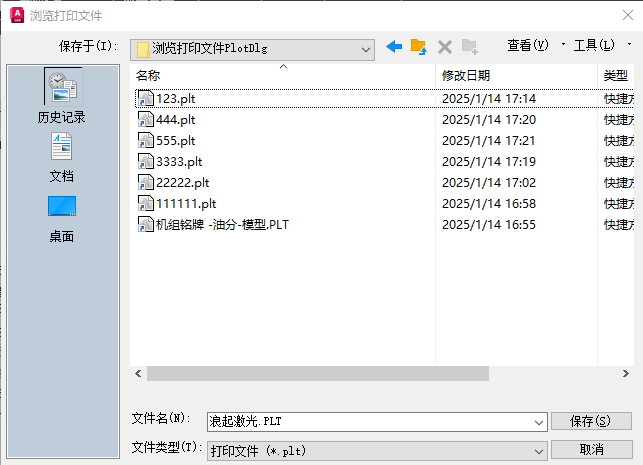

指定文件名和保存位置，确保文件扩展名为“.plt”。

5.点击“确定”按钮开始打印过程，实际上是将文件保存为PLT格式。

注意事项

在转换过程中，请确保所选的绘图仪或打印机支持PLT格式。

如果软件版本或功能有所不同，某些步骤可能略有差异。请参考具体软件的官方文档或帮助文件以获取更详细的指导。

转换后的PLT文件可能需要根据打标机的要求进行进一步的调整或优化。
